45° Kaynaklı Dirsek
Boru ve Bağlantı Elemanları
45° hijyenik kaynaklı dirsek, gıda, ilaç ve kimya tesislerindeki boru hatlarında akış yönünü 45° değiştirmek için kullanılır. AISI 304/316L paslanmaz çelikten üretilir; korozyona dayanıklıdır, kolay temizlenir ve CIP/SIP sistemleriyle uyumludur.
- Ürün özelliği bu alanda belirtilecektir
- Malzeme ve bağlantı bilgisi eklenecektir
- Uygulama avantajı bu alanda açıklanacaktır
- Teknik standart bilgisi eklenecektir
- Ürün Kodu
- —
- Ürün Grubu
- Boru ve Bağlantı Elemanları
- Malzeme
- AISI 304 / AISI 316L
- Bağlantı Tipi
- Kaynaklı
- Standart
- Ölçü Serisi: DIN DIN 11850 / EN 10357-A
- Yüzey
- İç: Ra ≤ 0,8 µm Dış: Saten

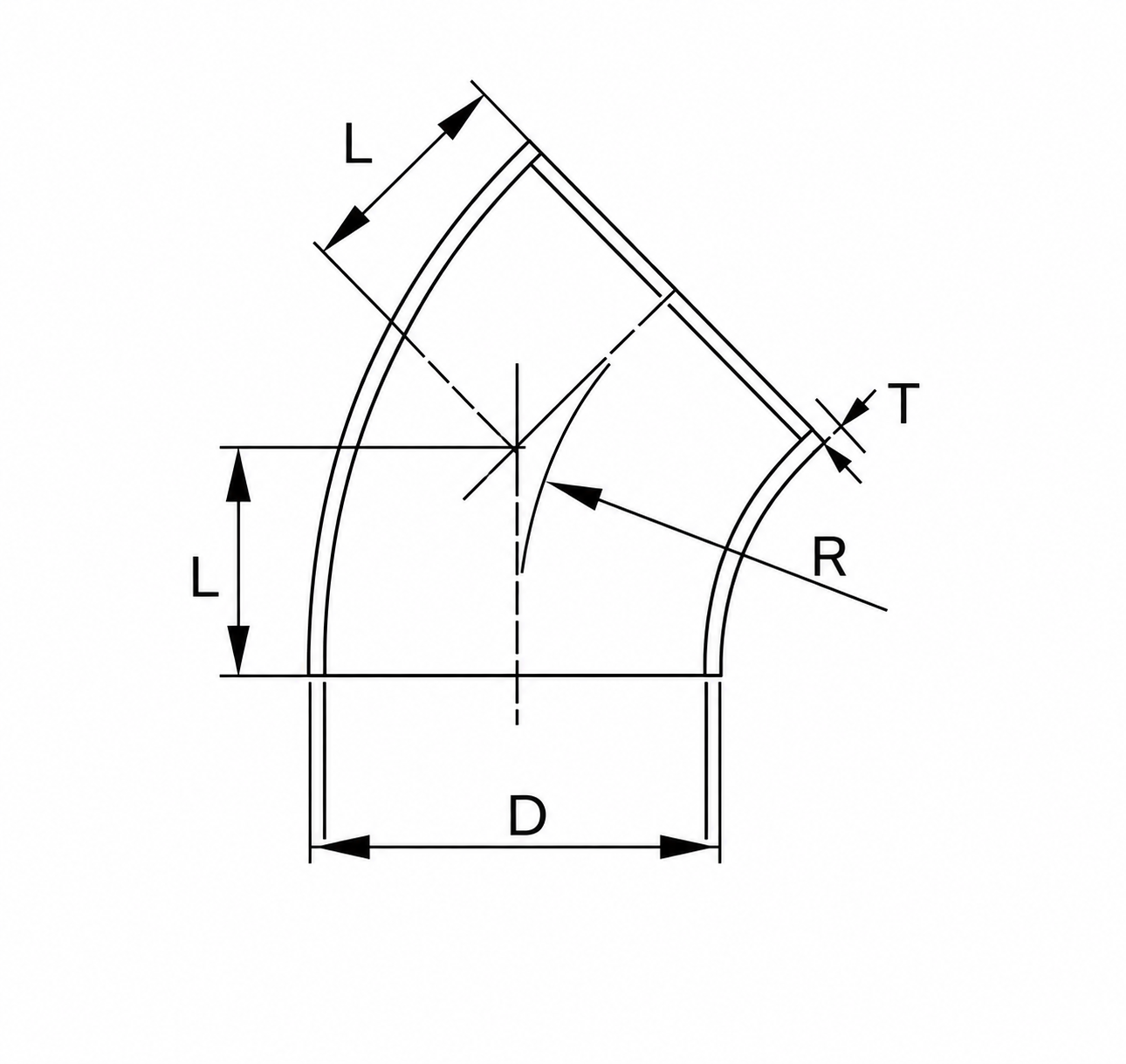

Teknik Çizim
L10.7 mmR26 mmD12 mmT1.5 mmÖlçü Tablosu
| Ölçü/Size | L | R | D | T |
|---|---|---|---|---|
| DN10 | 10.7 | 26 | 12 | 1.5 |
| DN15 | 14.5 | 35 | 18 | 1,5 |
| DN20 | 16.5 | 40 | 22 | 1,5 |
| DN25 | 20.7 | 50 | 28 | 1,5 |
| DN32 | 22.8 | 55 | 34 | 1,5 |
| DN40 | 24.8 | 60 | 40 | 1,5 |
| DN50 | 29 | 70 | 52 | 1,5 |
| DN65 | 33.2 | 80 | 70 | 2 |
| DN80 | 37.3 | 90 | 85 | 2 |
| DN100 | 41.5 | 100 | 104 | 2 |
| DN125 | 77.5 | 187 | 129 | 2 |
| DN150 | 93.2 | 225 | 154 | 2 |
| DN200 | - | 300 | 204 | 2 |
