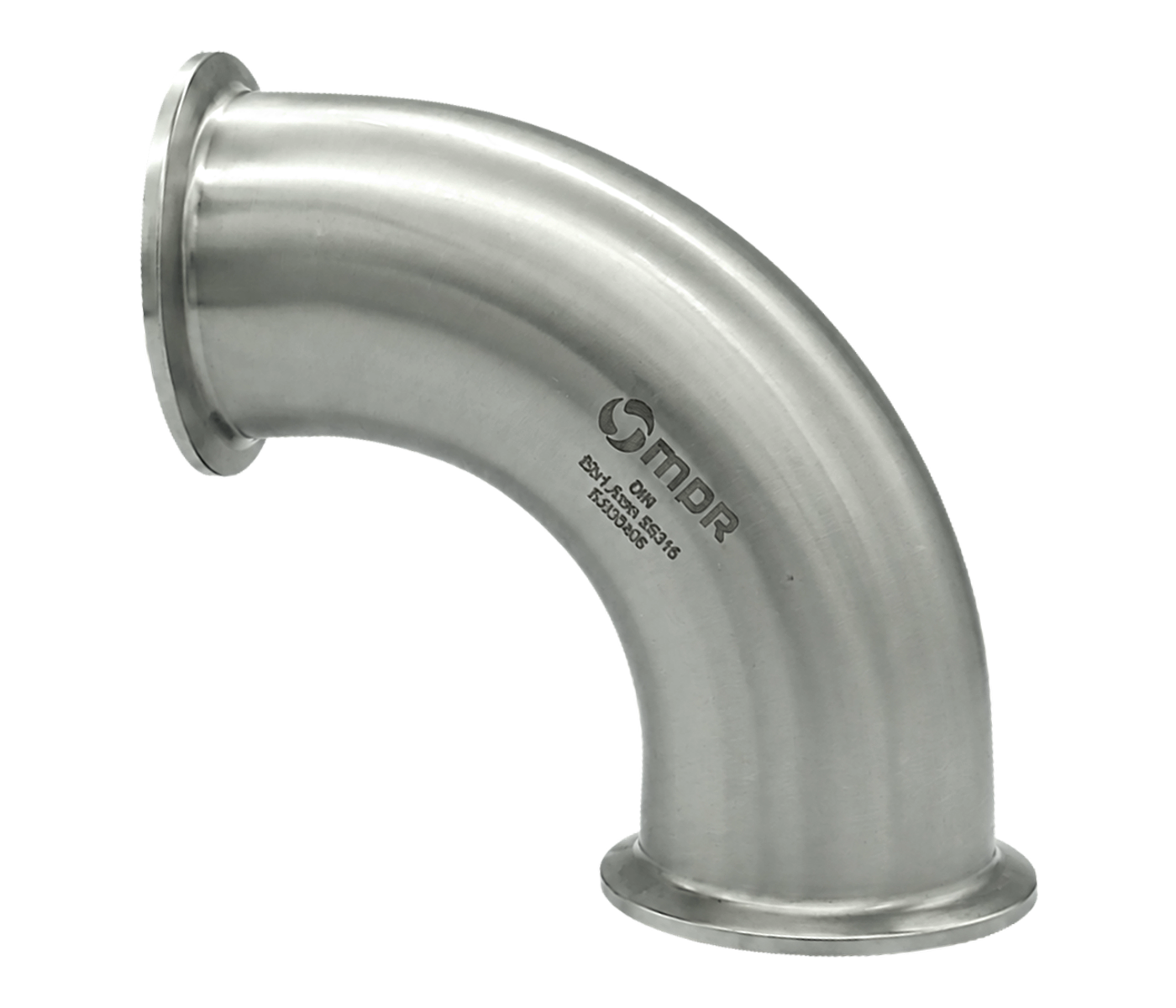

90° Klempli Dirsek
Boru ve Bağlantı Elemanları
90° klempli hijyenik dirsek, DIN standardına uygun yapısıyla gıda, ilaç ve kimya tesislerinde akış yönünü güvenli ve hijyenik şekilde değiştirir.
- Ürün özelliği bu alanda belirtilecektir
- Malzeme ve bağlantı bilgisi eklenecektir
- Uygulama avantajı bu alanda açıklanacaktır
- Teknik standart bilgisi eklenecektir
- Ürün Kodu
- —
- Ürün Grubu
- Boru ve Bağlantı Elemanları
- Malzeme
- AISI 304 / AISI 316L
- Bağlantı Tipi
- Klemp
- Standart
- Ölçü Serisi: DIN DIN 32676
- Yüzey
- İç: Ra ≤ 0,8 µm Dış: Saten

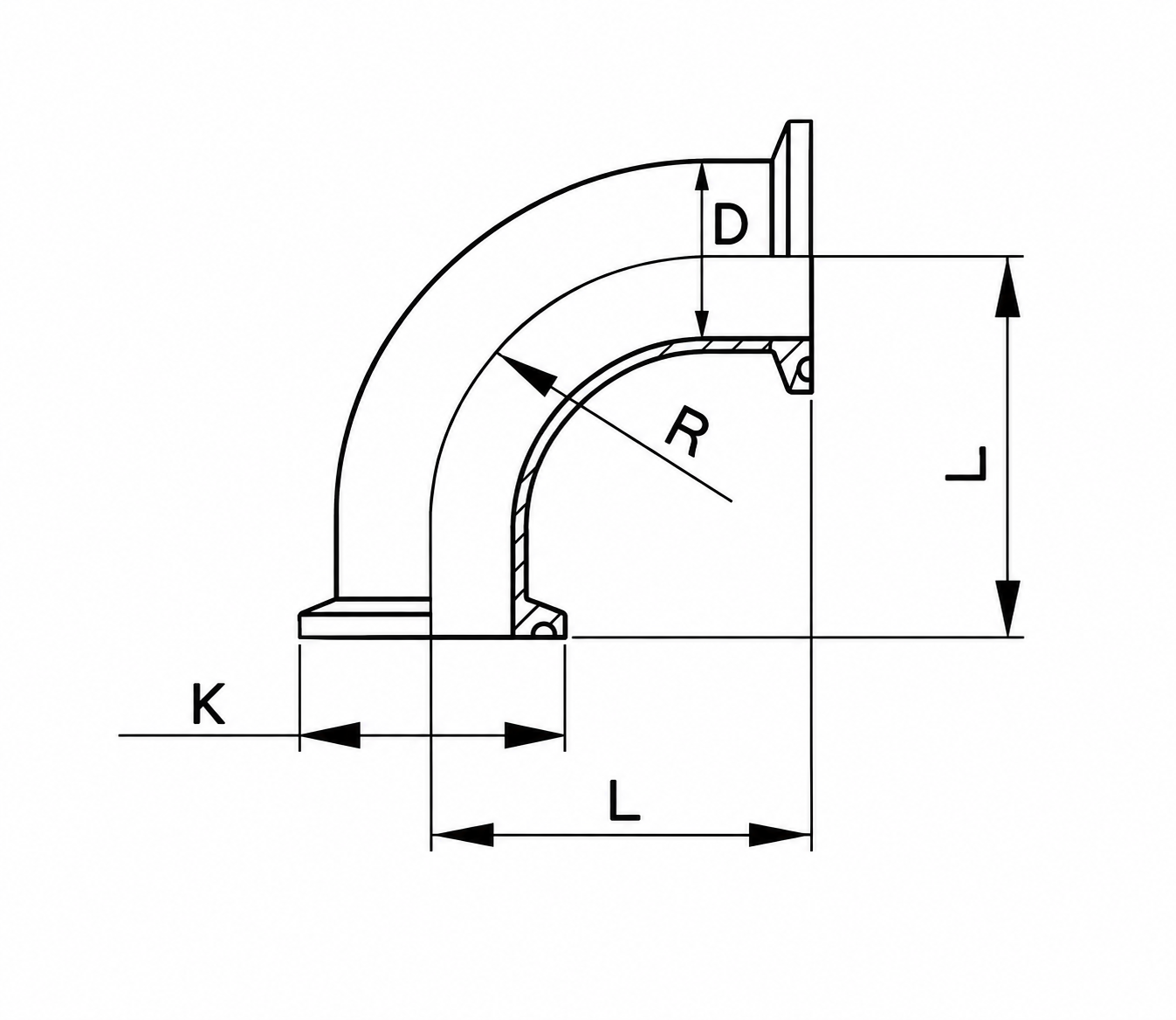

Teknik Çizim
L53 mmR35 mmK34 mmD18 mmÖlçü Tablosu
| Ölçü/Size | L | R | K | D |
|---|---|---|---|---|
| DN15 | 53 | 35 | 34 | 18 |
| DN20 | 58 | 40 | 34 | 22 |
| DN25 | 71 | 50 | 50.5 | 28 |
| DN32 | 76.5 | 55 | 50.5 | 34 |
| DN40 | 81.5 | 60 | 50.5 | 40 |
| DN50 | 91.5 | 70 | 64 | 52 |
| DN65 | 108 | 80 | 91 | 70 |
| DN80 | 118 | 90 | 106 | 85 |
| DN100 | 128 | 100 | 119 | 104 |
| DN125 | 225 | 187 | 144.5 | 129 |
| DN150 | 263 | 225 | 167 | 154 |
| DN200 | 338 | 300 | 217.5 | 204 |
