Uzun Tee
Boru ve Bağlantı Elemanları
Kaynaklı uzun tee, hijyenik boru hatlarında akışı üç yöne dağıtmak için kullanılan uzun gövdeli bir bağlantı elemanıdır. Paslanmaz çelikten üretilir; hijyenik yapısı sayesinde gıda, ilaç ve kimya tesislerinde güvenle kullanılır.
- Ürün özelliği bu alanda belirtilecektir
- Malzeme ve bağlantı bilgisi eklenecektir
- Uygulama avantajı bu alanda açıklanacaktır
- Teknik standart bilgisi eklenecektir
- Ürün Kodu
- —
- Ürün Grubu
- Boru ve Bağlantı Elemanları
- Malzeme
- AISI 304 / AISI 316L
- Bağlantı Tipi
- Kaynaklı
- Standart
- Ölçü Serisi: DIN / ISO 2037 DIN 11850 / EN 10357-A / ISO 2037 / ISO 2851
- Yüzey
- İç: Ra ≤ 0,8 µm Dış: Saten
Ölçü standardı

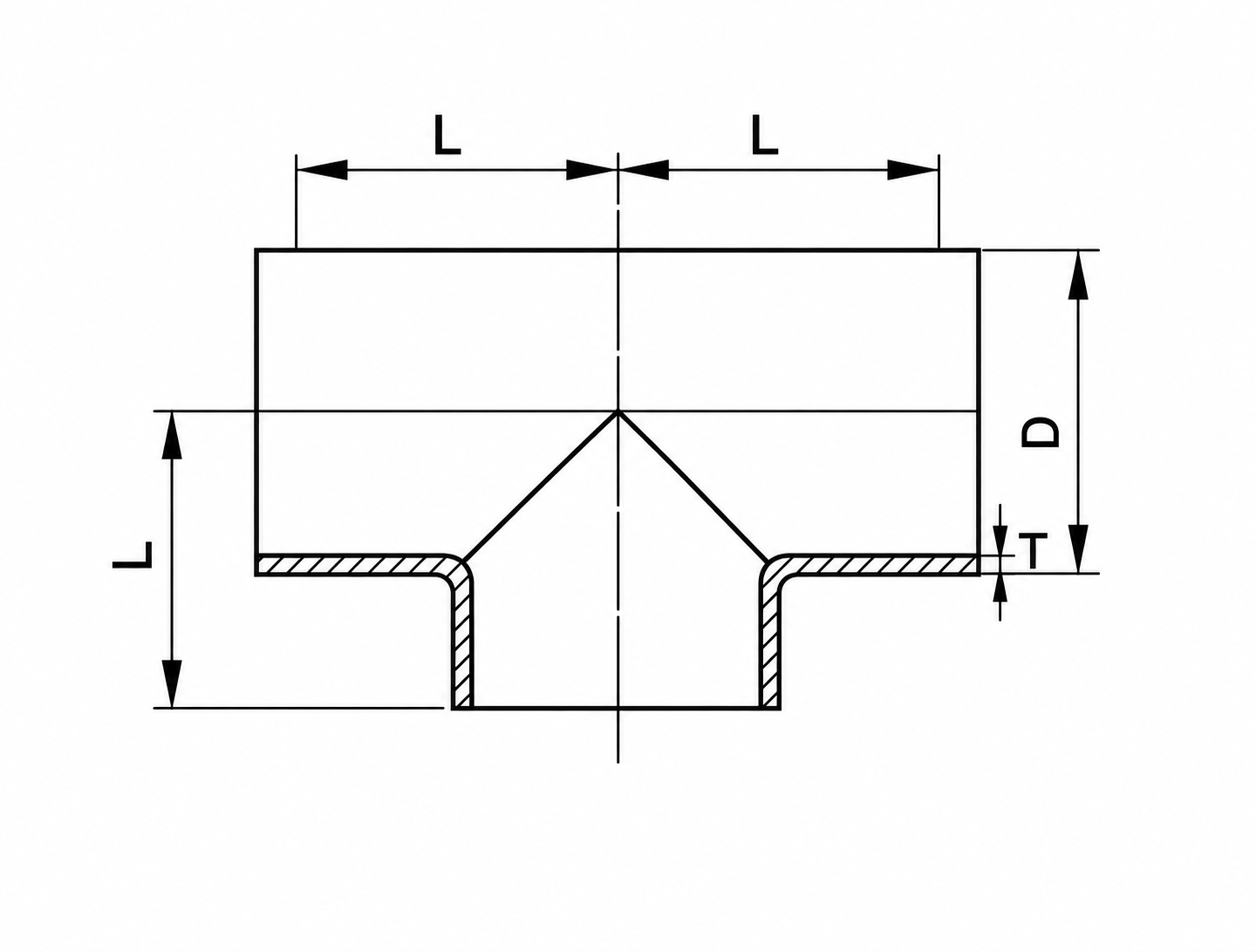

Teknik Çizim
L26 mmD12 mmT1.5 mmÖlçü Tablosu
| Ölçü/Size | L | D | T |
|---|---|---|---|
| DN10 | 26 | 12 | 1.5 |
| DN15 | 35 | 18 | 1,5 |
| DN20 | 40 | 22 | 1,5 |
| DN25 | 50 | 28 | 1,5 |
| DN32 | 55 | 34 | 1,5 |
| DN40 | 60 | 40 | 1,5 |
| DN50 | 70 | 52 | 1,5 |
| DN65 | 80 | 70 | 2 |
| DN80 | 90 | 85 | 2 |
| DN100 | 100 | 104 | 2 |
| DN125 | 187 | 129 | 2 |
| DN150 | 225 | 154 | 2 |
| DN200 | 225 | 204 | 2 |
