Kısa Redüksiyon Tee
Boru ve Bağlantı Elemanları
Kaynaklı kısa redüksiyon tee, hijyenik boru hatlarında ana hattan farklı çapta bir branşman almak veya iki farklı çaptaki hattı birleştirmek için kullanılır. DIN ölçülerinde paslanmaz çelikten üretilir; gıda, ilaç ve kimya tesislerine uygundur.
- Ürün özelliği bu alanda belirtilecektir
- Malzeme ve bağlantı bilgisi eklenecektir
- Uygulama avantajı bu alanda açıklanacaktır
- Teknik standart bilgisi eklenecektir
- Ürün Kodu
- —
- Ürün Grubu
- Boru ve Bağlantı Elemanları
- Malzeme
- AISI 304 / AISI 316L
- Bağlantı Tipi
- Kaynaklı
- Standart
- Ölçü Serisi: DIN DIN 11850 / EN 10357-A
- Yüzey
- İç: Ra ≤ 0,8 µm Dış: Saten

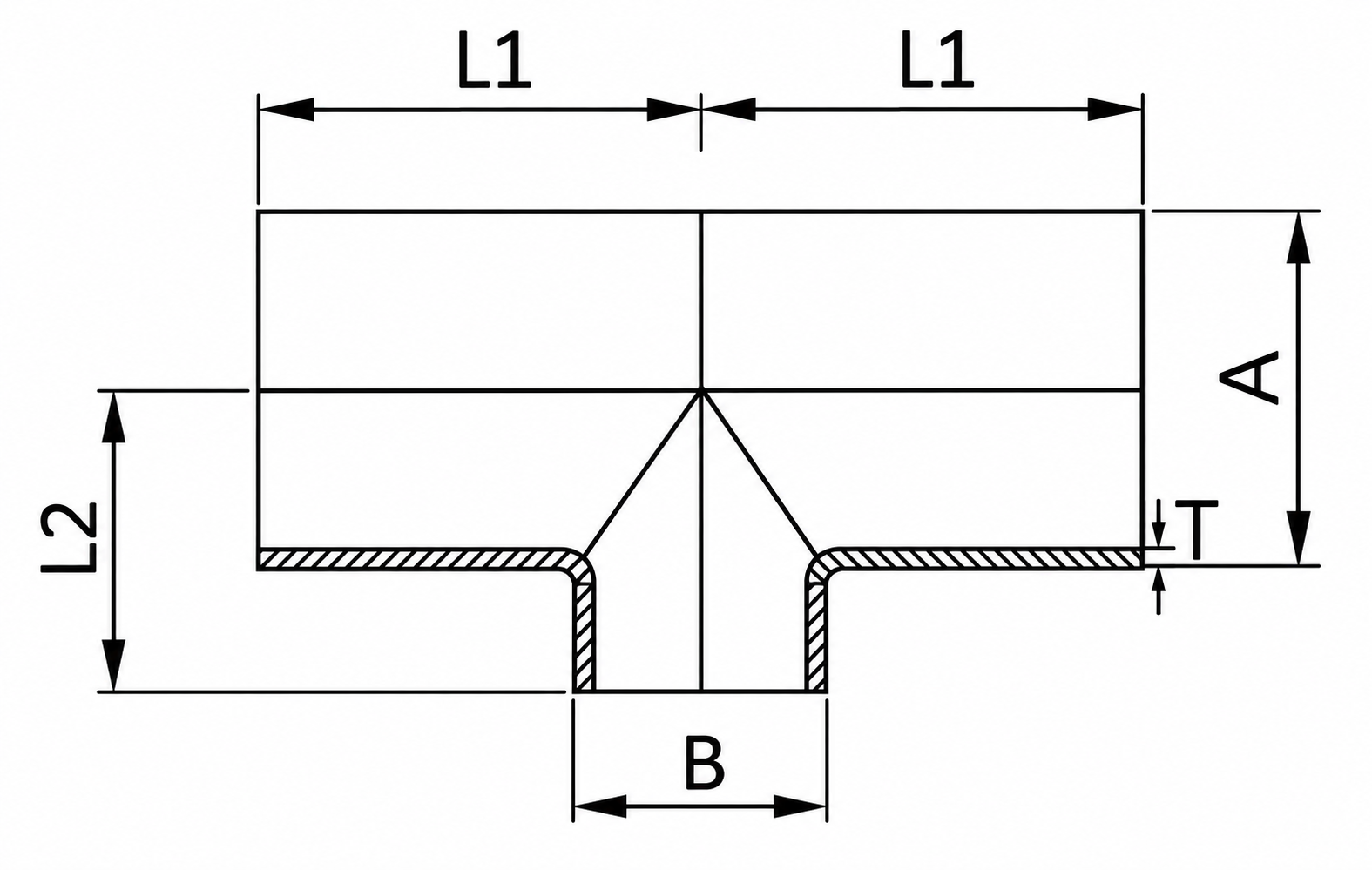

Teknik Çizim
A28 mmB22 mmL150 mmL217 mmT1.5 mmÖlçü Tablosu
| Ölçü/Size | A | B | L1 | L2 | T |
|---|---|---|---|---|---|
| DN25/20 | 28 | 22 | 50 | 17 | 1.5 |
| DN32/25 | 34 | 28 | 55 | 19.5 | 1.5 |
| DN40/25 | 40 | 28 | 60 | 22.5 | 1.5 |
| DN40/32 | 40 | 34 | 60 | 22.5 | 1.5 |
| DN50/25 | 52 | 28 | 70 | 29.5 | 2 |
| DN50/32 | 52 | 34 | 70 | 29.5 | 2 |
| DN50/40 | 52 | 40 | 70 | 29.5 | 2 |
| DN65/25 | 70 | 28 | 80 | 39 | 2 |
| DN65/32 | 70 | 34 | 80 | 39 | 2 |
| DN65/40 | 70 | 40 | 80 | 39 | 2 |
| DN65/50 | 70 | 52 | 80 | 46.5 | 2 |
| DN80/25 | 85 | 28 | 90 | 46.5 | 2 |
| DN80/32 | 85 | 34 | 90 | 46.5 | 2 |
| DN80/40 | 85 | 40 | 90 | 46.5 | 2 |
| DN80/50 | 85 | 52 | 90 | 46.5 | 2 |
| DN80/65 | 85 | 70 | 90 | 46.5 | 2 |
| DN100/25 | 104 | 28 | 100 | 56 | 2 |
| DN100/32 | 104 | 34 | 100 | 56 | 2 |
| DN100/40 | 104 | 40 | 100 | 56 | 2 |
| DN100/50 | 104 | 52 | 100 | 56 | 2 |
| DN100/65 | 104 | 70 | 100 | 56 | 2 |
| DN100/80 | 104 | 85 | 100 | 56 | 2 |
| DN125/25 | 129 | 28 | 187.5 | 68.5 | 2 |
| DN125/32 | 129 | 104 | 187.5 | 68.5 | 2 |
| DN125/40 | 129 | 104 | 187.5 | 68.5 | 2 |
| DN125/50 | 129 | 104 | 187.5 | 68.5 | 2 |
| DN125/65 | 129 | 104 | 187.5 | 68.5 | 2 |
| DN125/80 | 129 | 104 | 187.5 | 68.5 | 2 |
| DN125/100 | 129 | 104 | 187.5 | 68.5 | 2 |
| DN150/32 | 154 | 34 | 225 | 81 | 2 |
| DN150/40 | 154 | 40 | 225 | 81 | 2 |
| DN150/50 | 154 | 52 | 225 | 81 | 2 |
| DN150/65 | 154 | 70 | 225 | 81 | 2 |
| DN150/80 | 154 | 85 | 225 | 81 | 2 |
| DN150/100 | 154 | 104 | 225 | 81 | 2 |
| DN150/125 | 154 | 129 | 225 | 81 | 2 |
