Klempli Tee
Boru ve Bağlantı Elemanları
Klempli hijyenik tee, DIN standardına uygun olarak üretilir ve boru hattında üç yönlü, sökülebilir klemp bağlantısı sağlar. Gıda, ilaç ve kimya sektörlerinde güvenle kullanılır.
- Ürün özelliği bu alanda belirtilecektir
- Malzeme ve bağlantı bilgisi eklenecektir
- Uygulama avantajı bu alanda açıklanacaktır
- Teknik standart bilgisi eklenecektir
- Ürün Kodu
- —
- Ürün Grubu
- Boru ve Bağlantı Elemanları
- Malzeme
- AISI 304 / AISI 316L
- Bağlantı Tipi
- Klemp
- Standart
- Ölçü Serisi: DIN DIN 32676
- Yüzey
- İç: Ra ≤ 0,8 µm Dış: Saten

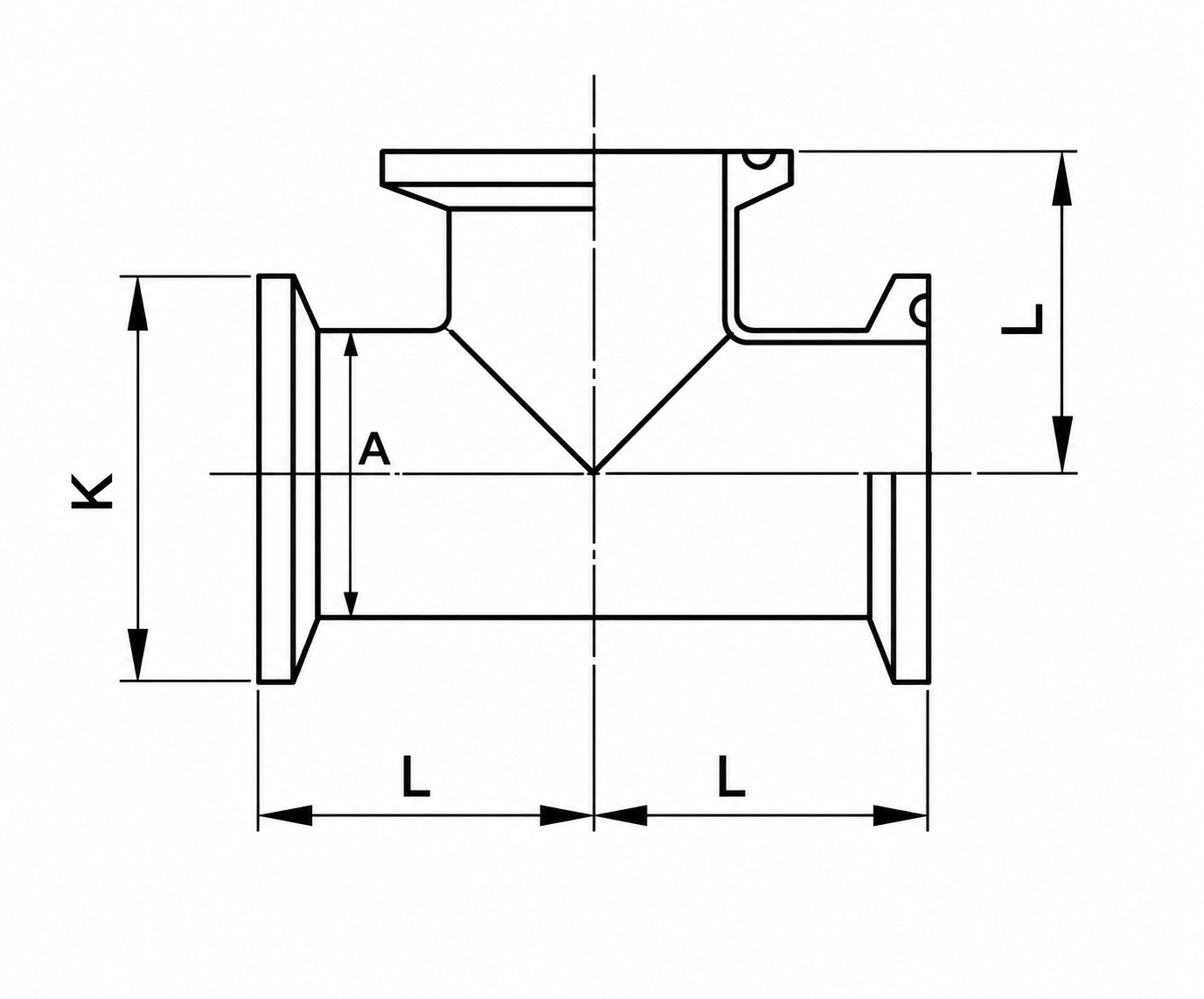

Teknik Çizim
L44 mmK34 mmA12 mmÖlçü Tablosu
| Ölçü/Size | L | K | A |
|---|---|---|---|
| DN10 | 44 | 34 | 12 |
| DN15 | 53 | 34 | 18 |
| DN20 | 58 | 34 | 22 |
| DN25 | 71.5 | 50.5 | 28 |
| DN32 | 76.5 | 50.5 | 34 |
| DN40 | 81.5 | 50.5 | 40 |
| DN50 | 91.5 | 64 | 52 |
| DN65 | 108 | 91 | 70 |
| DN80 | 118 | 106 | 85 |
| DN100 | 128 | 119 | 104 |
| DN125 | 225 | 144.5 | 129 |
| DN150 | 263 | 167 | 154 |
