Zincirli Kör Somun
Boru ve Bağlantı Elemanları

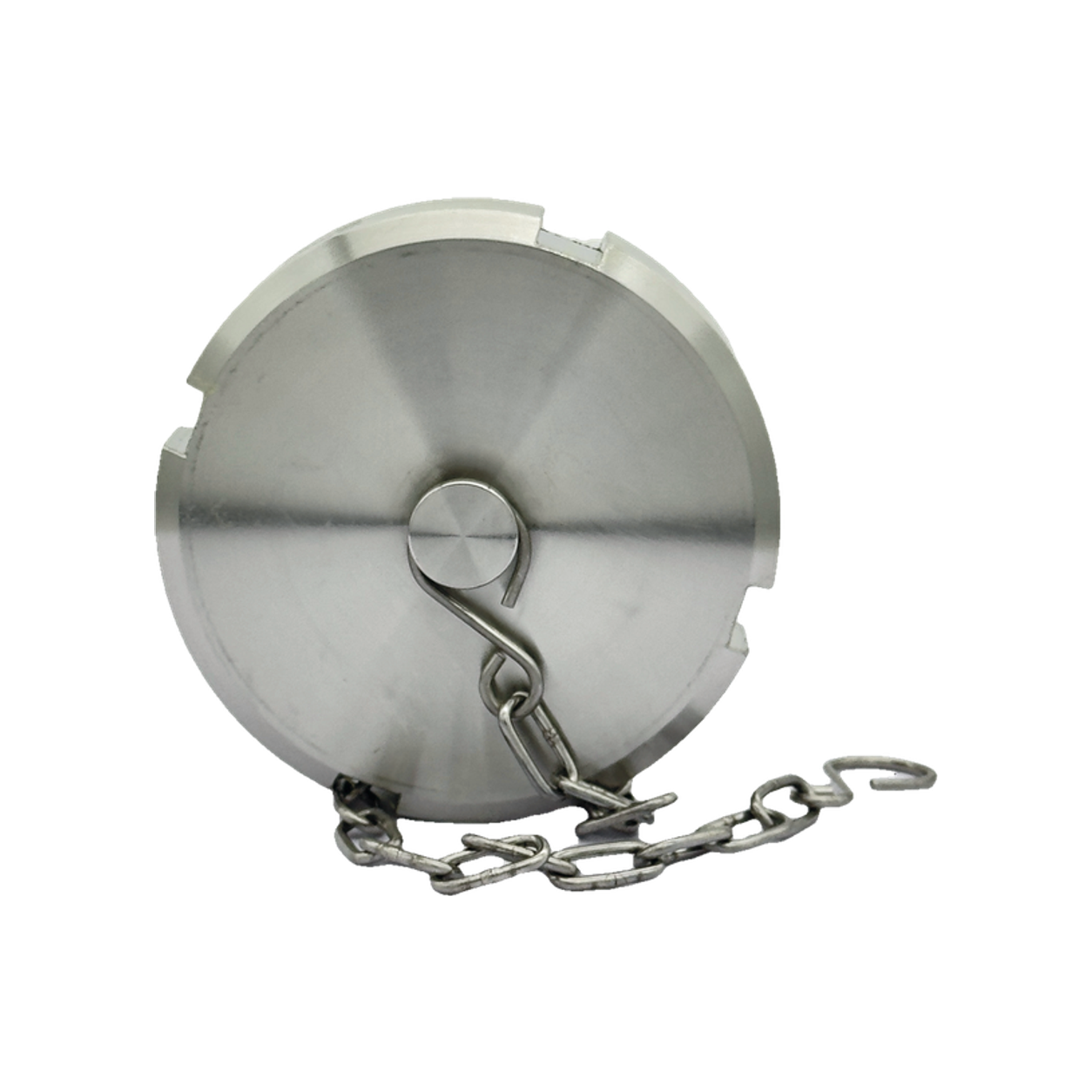

DIN zincirli kör somun, kullanılmayan rekor ağızlarını hijyenik şekilde kapatmak için tasarlanmıştır. Zinciri sayesinde kaybolmaz; DIN normlarına uygundur.
- Ürün özelliği bu alanda belirtilecektir
- Malzeme ve bağlantı bilgisi eklenecektir
- Uygulama avantajı bu alanda açıklanacaktır
- Teknik standart bilgisi eklenecektir
- Ürün Kodu
- —
- Ürün Grubu
- Boru ve Bağlantı Elemanları
- Malzeme
- Bağlantı Tipi
- —
- Standart
- Ölçü Serisi: DIN / SMS SMS 1145
- Yüzey
Ölçü standardı

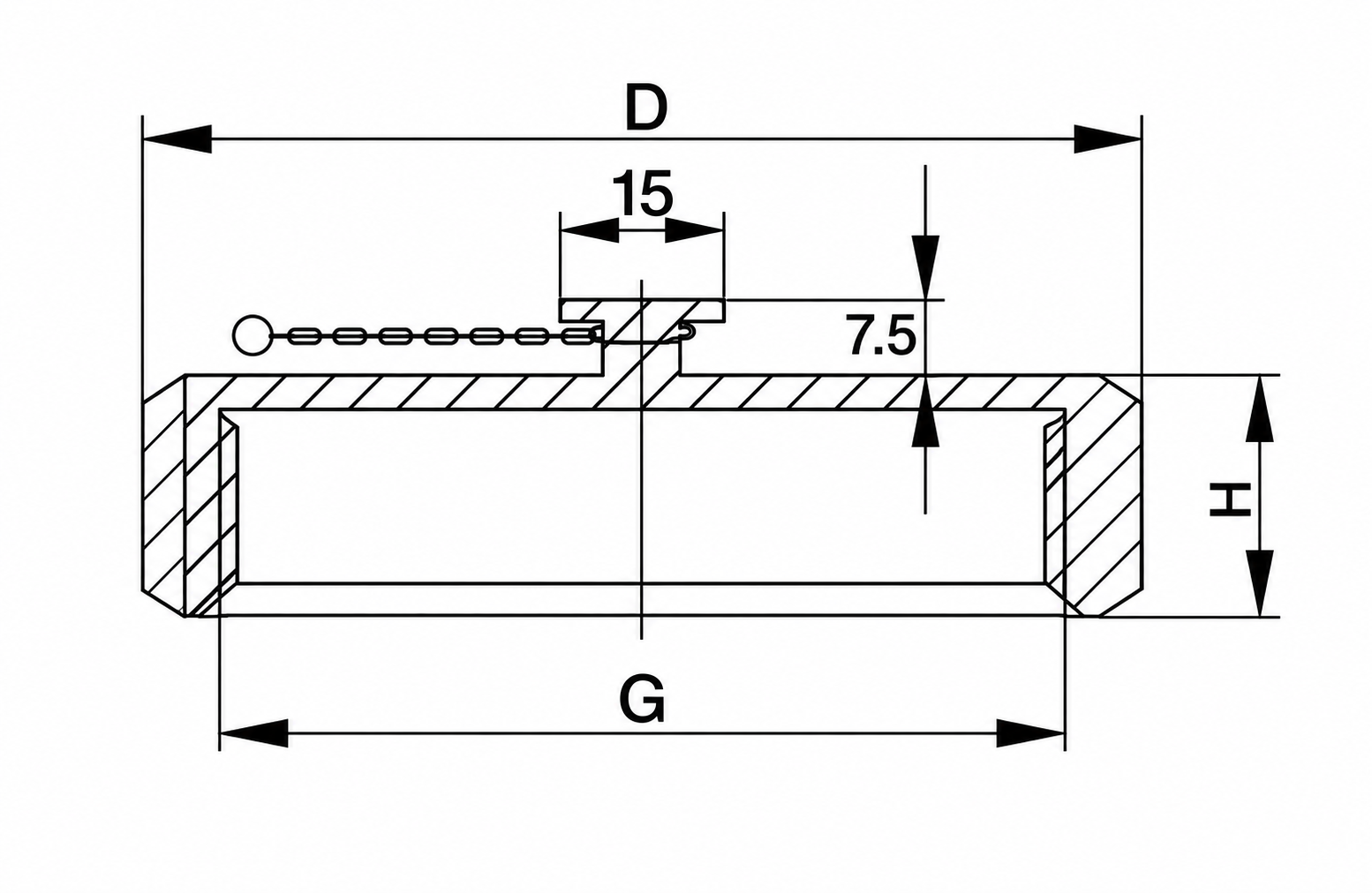

Teknik Çizim
D38 mmH18 mmGRD28*1/8Ölçü Tablosu
| Ölçü/Size | H | D | G |
|---|---|---|---|
| DN10 | 18 | 38 | RD28*1/8 |
| DN15 | 18 | 44 | RD34*1/8 |
| DN20 | 21 | 54 | RD44*1/6 |
| DN25 | 21 | 63 | RD52*1/6 |
| DN32 | 21 | 70 | RD58*1/6 |
| DN40 | 21 | 78 | RD65*1/6 |
| DN50 | 22 | 92 | RD78*1/6 |
| DN65 | 25 | 112 | RD95*1/6 |
| DN80 | 30 | 127 | RD110*1/4 |
| DN100 | 31 | 148 | RD130*1/4 |
| DN125 | 35 | 178 | RD160*1/4 |
| DN150 | 40 | 210 | RD190*1/4 |
